矿山尾矿精矿脱水车间环保型陶瓷过滤板清洗剂系统解决方案

矿山尾矿精矿脱水车间环保型陶瓷过滤板清洗剂系统解决方案

1 背景与行业痛点

矿山尾矿精矿脱水是矿产加工的关键环节，其中陶瓷过滤板作为核心过滤介质，其微孔结构直接影响脱水效率和精矿品质。然而，在实际生产过程中，过滤板表面和微孔内会积累大量金属矿粉、化学结垢物、有机残留物及微生物污染物，导致过滤效率下降、能耗增加。传统清洗方式主要依赖硝酸、盐酸等强酸，虽有一定清洗效果，却带来严重的环境、安全和经济问题：

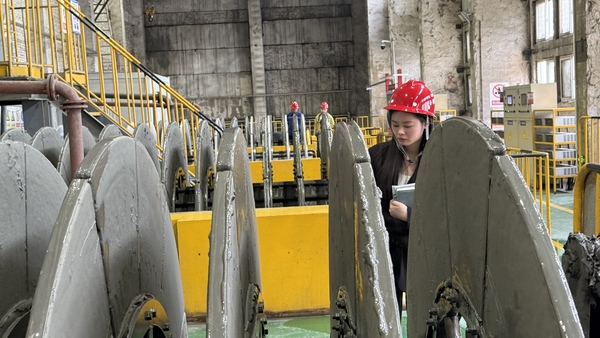

《盈彩工程师去现场排查清洗效果差原因》

污染问题突出：硝酸清洗后排放的废液含有高浓度重金属（如Cu²⁺、Zn²⁺、Cd²⁺、Pb²⁺）和氨氮（NH₄⁺），其中尾水氨氮浓度常超出国家标准5-10倍，对土壤和水体造成持久性污染。酸洗废液若处理不当，会渗透至尾矿库周边土壤，导致矿区耕地重金属超标，影响范围可达数千万亩。

安全与设备风险：硝酸挥发产生的有毒气体（如氮氧化物）直接危害作业人员健康，长期接触可引发呼吸系统损伤和皮肤腐蚀。同时，强酸环境会腐蚀陶瓷过滤板微孔结构和脱水车间不锈钢设备，导致滤板寿命缩短30%-50%，频繁更换进一步推高生产成本。辽宁环创高科的专利分析指出，硝酸作业需额外投入密封装置和气体回收系统才能勉强满足安全标准，显著增加设施复杂度。

政策压力升级：中国《环保法》和《矿山生态环境保护条例》明确要求选矿废水达到GB3838-2002 V类水质和GB18918-2002一级A标准，传统酸洗工艺已难以合规。多地政府将硝酸纳入“高危化学品管控目录”，其运输、储存和使用需专门许可，进一步增加管理成本。

因此，开发环保型清洗剂系统不仅是技术升级需求，更是矿山企业实现绿色可持续发展的必然选择。

2 系统化解决方案

2.1 核心药剂技术创新

新一代环保型陶瓷过滤板清洗剂（如盈彩新材料）通过分子设计和复配工艺，从根本上摒弃硝酸依赖，其技术原理基于三大创新组分：

金属络合组分：采用端羧基超支化聚合物（HBP-COOH）及有机螯合剂（如乙二胺三乙酸衍生物），通过多个配位键选择性捕集微孔内的重金属离子（如Cd²⁺、Pb²⁺）。实验表明，在pH=3、浓度1.0%条件下，对Cd²⁺的去除率达73.2%，显著优于柠檬酸等传统有机酸。该组分对Fe³⁺、Ca²⁺结垢物具有定向溶解能力，避免微孔堵塞。

生物降解表面活性剂：以CJ活性促进因子和十二烷氧基羟丙基三乙酸钠（C12-ED3A3Na）为代表，兼具表面活性与螯合功能。其临界胶束浓度（CMC）低至0.1 mmol/L，可渗透至0.5 μm以下微孔，剥离矿物衍生物和有机药剂残留。其分子链含易水解酯键，在环境中自然降解率30天内超90%。

微孔修复添加剂：添加硅氧烷缓蚀剂和钾钠硅酸盐，在清洗过程中同步修复陶瓷表面微裂纹。经200次清洗-干燥循环测试，过滤板抗折强度保持率达98%，远高于硝酸清洗组的67%。

表：盈彩环保清洗剂YC0806与传统硝酸性能对比

2.2 智能化清洗工艺系统

为实现清洗剂的高效利用和精准控制，配套开发了智能闭环清洗系统，其核心工艺包括：

参数自适应控制：通过在线浊度仪和pH传感器实时监测清洗液状态，动态调整稀释比（1:8至1:12）、温度（30-50℃）和时间（30-90 min）。当检测到重金属浓度＞500 ppm或COD＞200 mg/L时，系统自动启动加注程序，提升药剂利用率30%，减少浪费。

离线/在线双模清洗：

   离线深度清洗：针对堵塞严重（孔隙率＜40%）的滤板，采用浸泡式清洗槽，添加10%浓度CLPT-02原液，辅以40 kHz超声波振荡，恢复率达95%以上；

   在线CIP清洗：集成至陶瓷过滤机管路，每8小时自动注入稀释液（1:15），维持微孔通透性，减少停机时间70%。

洗脱液深度处理：对清洗废液采用胶团强化超滤-纳滤联用技术（MEUF-NF）。首先在洗脱液中补充螯合性表面活性剂形成重金属负载胶团，通过超滤膜（截留分子量1kDa）截留胶团；再经纳滤膜（截留分子量100Da）去除小分子有机物。实验证明，在跨膜压力0.2 MPa、pH=6条件下，Cu²⁺、Zn²⁺截留率超99.5%，COD降至50 mg/L以下，出水达到GB3838-2002 V类水质。

2.3 配套尾矿资源化技术

清洗过程产生的含重金属污泥通过协同技术实现高值转化：

沉渣淋洗-循环技术：江西理工大学开发的淋洗塔采用“三元复合洗脱剂”（K⁺-Mg²⁺-Na⁺，摩尔比5:6:4），可去除尾渣中85%的浸矿剂残留，氨氮浓度降至10 mg/L以下。淋洗液经蒸发结晶后回用于清洗系统，实现浸矿剂循环利用率超80%。

尾矿基自清洁混凝土：陕西省尾矿资源综合利用重点实验室将净化后的硅铝质尾矿与端羧基表面活性剂复合，制备出疏水性混凝土（接触角158°）。该材料抗压强度达65 MPa，可消耗尾矿渣300 kg/m³，为矿山道路建设提供新出路。

3 历史应用案例与实证数据

3.1 马钢张庄选矿厂清洗剂替换项目（2025年）

作为国内大型铁矿精选基地，张庄选矿厂原有12台陶瓷过滤机长期使用硝酸清洗，面临滤板破损率高、废水处理成本攀升问题。2025年该厂引入盈彩YC0806清洗剂，实施系统改造：

工艺参数：采用1:10稀释比，45℃循环清洗，每周离线浸泡1次（60 min），每日在线清洗2次（每次30 min）；

运行效果：滤饼含水率从9.4%降至7.7%，滤板使用寿命从14个月延长至18个月。年节省硝酸采购成本170万元，废水处理费用降低65%；

环保绩效：清洗废水经厂区纳滤系统处理后，重金属含量（Cu、Zn）≤0.05 mg/L，COD稳定在40 mg/L以下，全面满足GB18918-2002一级A标准。

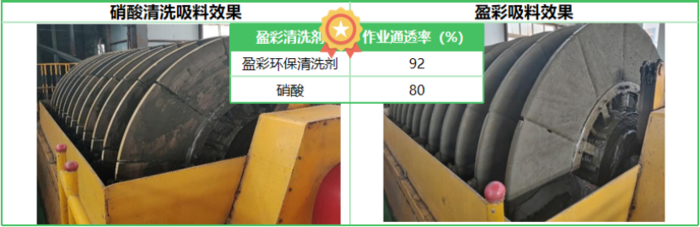

3.2 湖南旗某石英砂验数据对比----石英砂（2024年）

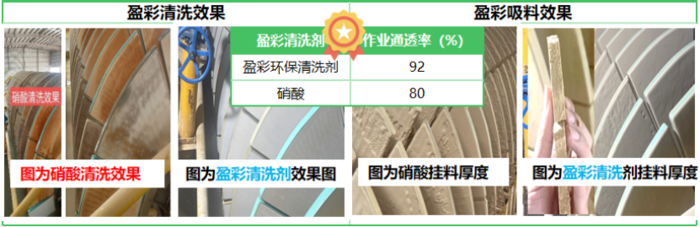

湖南旗某石英砂验数据对比，硝酸清洗与盈彩环保清洗剂开机挂料虑饼厚度对比；整体清洗效果、吸料效果提升百分之30以上，水分小于8%；

3.3 内蒙某矿业试验数据对比----萤石矿（2020年）

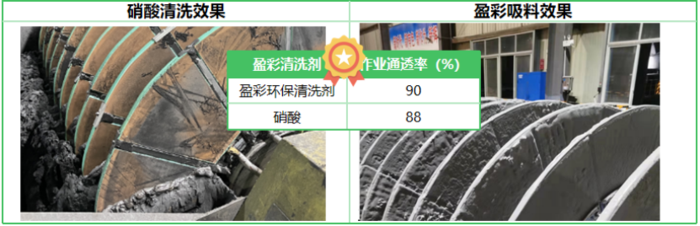

内蒙某矿业试验数据对比：通过本试验的试验过程可以得出结论，盈彩产品可以满足现场生产要求，替代粉末作为现场陶瓷过滤机清洗剂使用，水分可以控制在9%以内。

3.3 甘肃某矿业试验数据对比----金矿（2024年）

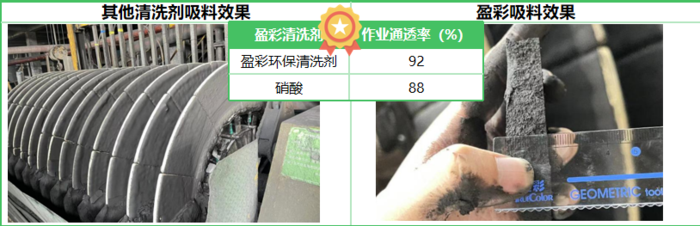

甘肃某矿业试验数据对比某矿业试验数据对比：清洗工业试验中，在8h 内滤饼 厚度由前期硝酸清洗后吸料饼水率13%降低到清洗剂清洗后吸料的饼水率为9%

4 替代传统技术的综合收益

4.1 经济收益分析

直接成本节约：以年处理100万吨精矿的选厂为例，环保清洗剂T102虽单价较高（21,000元/吨），但因稀释比高（1:10）且无腐蚀性，综合效益显著。硝酸年消耗量约600吨，成本480万元；而T102仅需150吨，费用315万元，年节省药剂支出165万元。同时滤板更换周期从1年延至2.5年，年设备维护费降低200万元以上。

隐性成本削减：免除硝酸运输危化品许可（每证8万元/年）、废气处理系统（减少投资300万元）、工伤保险费率下调20%。据辽宁环创高科案例，封闭式酸洗装置建设成本超500万元，而环保清洗剂仅需普通塑料桶储运。

4.2 环保与安全效益

污染物源头减排：硝酸清洗每吨滤板产生NOx气体3.2 kg、含重金属废液0.8 m³；而T102清洗剂无挥发性气体，废水COD低至50 mg/L（硝酸组为350 mg/L），且无二次污染风险。据测算，一个中型选矿厂年减排NOx 96吨、重金属污泥120吨。

职业健康保障：消除硝酸灼伤（年事故率下降90%）、氮氧化物吸入性损伤等风险。张庄选矿厂报告显示，改用环保清洗剂后，脱水车间空气质量合格率从72%提升至98%，员工皮肤炎发病率归零。

4.3 政策合规与绿色认证

标准符合性：环保清洗剂通过GB/T19001-2016质量管理体系认证，成分符合欧盟ROHS指令，支持企业申请“绿色矿山”认证。清洗废水经MEUF-NF工艺处理后，出水满足《地表水环境质量标准》（GB3838-2002）V类要求，其中Pb²⁺≤0.05 mg/L、NH₄⁺≤10 mg/L。

ESG价值提升：采用该系统的矿山可在ESG报告中披露：“通过创新清洗技术，年减少危化品使用600吨，碳足迹降低1,200 tCO₂e”。江西理工大学团队的技术已助推4座矿山入选“***绿色矿山试点单位”。

5 结论与展望

环保型陶瓷过滤板清洗剂系统通过分子设计创新（端羧基超支化聚合物）、工艺智能化（自适应清洗参数）及资源循环技术（尾矿基混凝土）的三维突破，为矿山脱水车间提供了安全、高效且可持续的清洗解决方案。实践证明，该方案不仅延长滤板寿命100%以上、降低综合成本超30%，更彻底消除硝酸带来的环境和健康风险。
